血液冷庫設計

一、 血液冷庫保溫結構特點：

+4±；2℃ 血液庫采用&delta；100mm厚高壓發泡的聚氨脂夾心掛鉤板，-25℃~-30℃血漿庫采用&delta；150mm厚高壓發泡的聚氨脂夾心掛鉤板，聚氨脂保溫層均勻穩定密 度40~42Kg/m3，導熱系數小（&lambda；&le；0.022W/MK），夾心板采用單面304不銹鋼板，美觀耐久防腐，壁面光滑易清潔，符合衛生潔凈要求。冷庫 板均為企口型板材，板材間通過凹 凸配合拼接而成，所有接縫抹冷庫專用耐低溫硅橡膠密封膠，這樣密封性能好，庫溫穩定節約能源。

+4±；2℃ 血液庫采用中空玻璃透明門，方便觀察庫內物品；為了防止庫門凝露，中空玻璃門采用優良的電熱膜玻璃，并在庫門門框內設置了防凝露加熱線，具有防止炸裂功 能；門內安裝自吸式有機玻璃小門，能有效防止冷量不必要的流失，達到節能效果。門體內側安裝照明燈管，以利于夜間觀察操作，在門體側方安裝照明開關、制冷 開關和庫內溫度控制顯示屏。還可根據用戶需求選配安裝門鎖。

-25℃~-30℃血漿庫的庫門采用小型內嵌半埋式保溫門，帶有門框防凍加熱裝置，防止庫門凝露。庫門內嵌半埋式保溫門密封采用專業密封條，耐低溫彈性好密封性好。門鎖鉸鏈等采用合金材料表面鍍亮鉻。

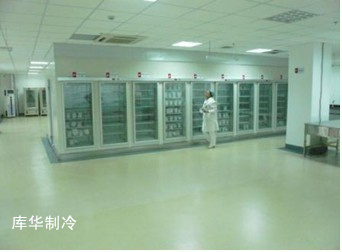

整個血液貯存冷庫采用多門組合設計，冷藏庫內部設置多層擱架，采用304不銹鋼材質專用可調節儲存架，為7層可拆裝式，每層安裝亞克力自吸式隔風門。血袋盛放采用標準鋼絲蘸塑存血筐，每個標準筐存血袋數量為10~15袋（250ml/袋）。便于用戶分類標記存放。

二、制冷壓縮機組特點

血液冷藏庫：

制冷機組采用美國谷輪公司的冷凍全封閉式渦旋壓縮機，該壓機具有以下技術特點：

1、壓縮機采用柔性化設計，動定渦盤具有更高的壽命和可靠性，更好的液體容忍度和雜質容忍度，軸向和徑向均具備良好的柔性特點。

1、壓縮機的高能效比。渦旋盤磨合而不是磨損，容積效率高，隨著運行時間的增加，壓縮機的性能發揮將更好。

2、壓縮機低噪音性能。壓縮機具有平滑的聲音頻譜和柔和的聲音質量。壓縮腔的對稱分布，無不平衡應力，高精度制造工藝，

3、高強度的DU軸承。庫華在沒有完全潤滑的情況下延長運行時間，聚四氟乙烯PTFE涂層，具有非常小的摩擦系數。

4、獨特卸載啟動技術。壓縮機在停機后，壓縮機內部全面的壓力平衡，無需附加啟動裝置。

低噪音緊湊型冷庫機組，設計結構尺寸精巧，重量輕，振動小，適合空間狹小的安裝場所，并能庫華低噪音運轉。

血漿低溫庫：

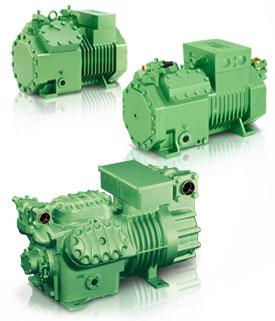

在血漿冷庫低溫環境中，就適合比澤爾機組。比澤爾半封閉活塞式壓縮機通用性極強，應用范圍廣泛，制冷量高、能耗低、噪音低，具有高效率，能量調節使產品在應用過程中更加安全、可靠、節能。八角型半封閉活塞壓縮機變吸氣冷卻系統采用一種接口滿足兩種冷卻方式，振動小，內置消音器是比澤爾專利，外形緊湊，空間要求小。雙級半封閉壓縮機冷量范圍廣，具有中間冷卻液體噴射系統赫然針對R22選用電子控制的CIC系統，可選用機械式TX閥，專利的回油系統確保極低的帶油率。產品大量適用于商業制冷行業，如超市、冷庫等應用。在行業中占有領導地位。

活塞式壓縮機的工作是氣缸、氣閥和在氣缸中作往復運動的活塞所構成的工作容積不斷變化來完成。如果不考慮活塞式壓縮機實際工作中的容積損失和能量損失（即理想工作過程），則活塞式壓縮機曲軸每旋轉一周所完成的工作，可分為吸氣、壓縮和壓縮過程、排氣過程。

三、制冷系統采用節能技術

1、采用變冷凝壓力、變蒸發壓力控制技術，使制冷系統節能運轉。

2、采用液體自過冷技術，采用化霜水使液體過冷5度以上，節能5%以上。

3、采用過熱排氣預冷卻技術，利用流動誘發的高頻震動，使排氣預冷卻盤管與冷卻了過冷液體的化霜水進一步高效換熱。降低排氣壓力，功耗大大降低。

4、采用高效強化換熱冷凝器與高效強化換熱蒸發器，強化換熱。

5、考慮保存制品的安全性，冷藏庫壓縮冷凝機組配置上必須采用雙系統配置，即采用兩套獨立制冷系統，一用一備，遇故障可自動切轉換運行并發出報警。并可根據機組工作運行時間，自動輪值切換，均衡系統運行時間，保持高可靠性，并有效延長設備使用壽命。

四、優良的自動控制系統

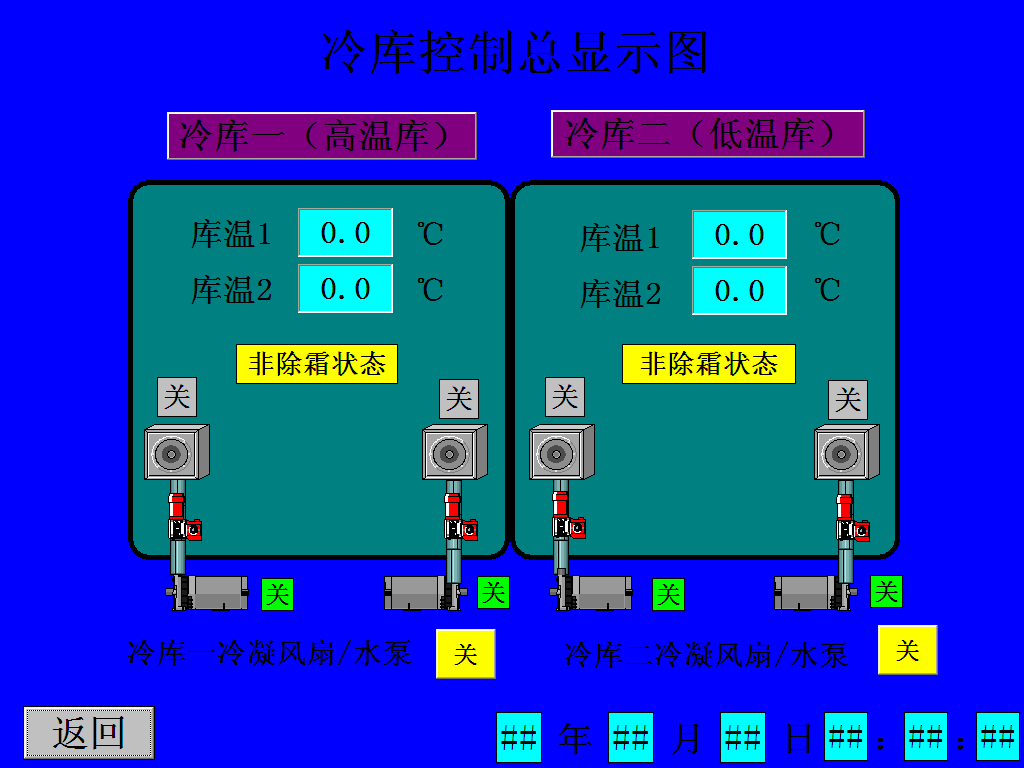

全自動數字化電腦控制系統。采用彩色液晶觸摸屏、40點可擴展型PLC控制、溫度模塊控制器，配用優質電氣部件制造，具有極高的工作可靠性，技術水平達到國際庫華。可對血液貯存冷庫實現顯示、設定運行溫度，具備超溫聲光報警和故障報警、延時保護和快速啟動等功能。

Ø；+4℃血液冷藏庫及待檢品冷藏庫控制溫度為+2℃~+6℃；-30℃血漿合格品冷藏庫，待檢品冷藏庫及樣本保存庫控制溫度為-30±；2℃。調節精度均為±；0.1℃。

Ø；壓縮機啟動、運行延時保護，避免壓機頻繁啟動。

Ø；控溫模式：制冷、化霜自動轉換；

Ø；傳感器故障保護、故障顯示。

Ø；蒸發器化霜超溫保護，防止化霜終了溫度過高，并具有化霜停風機、化霜結束風機延時啟動等功能。

Ø；具備多重安全保護功能并具有超溫、超壓、過熱等報警指示等功能。

當前血液冷藏庫內溫度、設定溫度及其他運轉參數可通過彩色觸摸屏觀察設定，并設置權限口令保護，避免由于誤操作引起設備故障。當系統運轉發生故障時，系統自動觸發聲光報警器，設備運行可靠性高。

經典案例上海新興醫藥血液冷庫設計改造

經過我公司項目設計部和上海新興醫藥股份有限公司血液管理部人員反復研究、探討確定了 新興醫藥1200立方，-20度血漿冷庫建造及120立方-30度中間品庫的改造工程，于2010年10月交付客戶使用至今，冷庫運營良好，得到客戶方的高度認可。

血液冷庫工程概況：

血漿庫和中間品庫改造基本要求：
（1）血漿庫工作溫度-20度以下，中間品為-30度以下。
（2）改造要求：達到庫體、庫頂、地面不結霜、不結冰。
（3）控制系統改造：除機組正常運行的高低壓力、油壓差、過載保護外，化霜程序的更改。
a.自動化霜和手動化霜可以相互切換，自動化霜周期與時間可以任意設定調節。b.強制結束化霜時間或超溫保護。c.化霜后，機組運行程序選運行（制冷），幾分鐘后內風機再啟動，以控制庫溫在-20℃以下。庫溫顯示能在控制值班室內監控，設定調節在就地控制箱或控制柜上操作。在現場有溫度顯示和實時打印，增加內風機過載保護。
